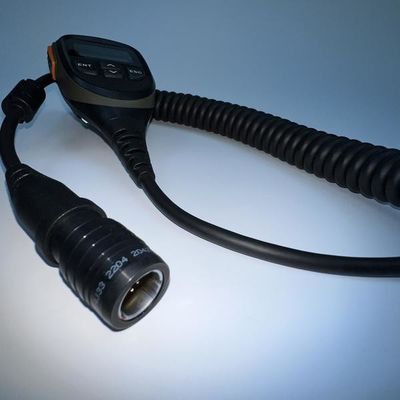

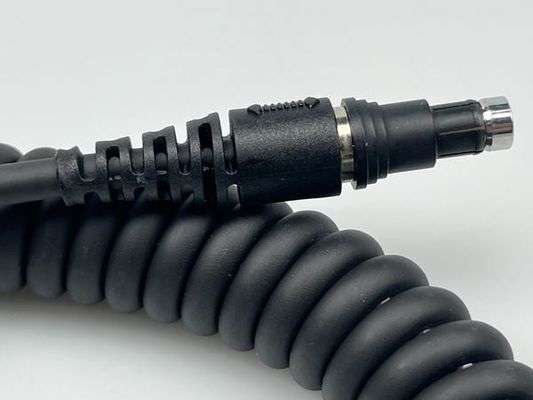

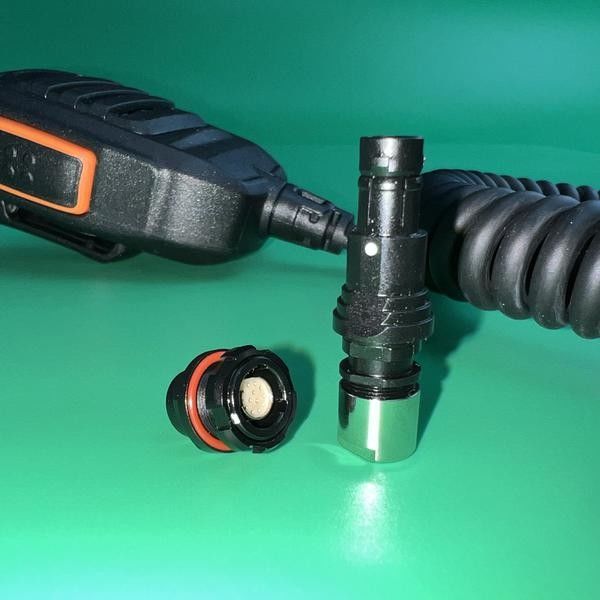

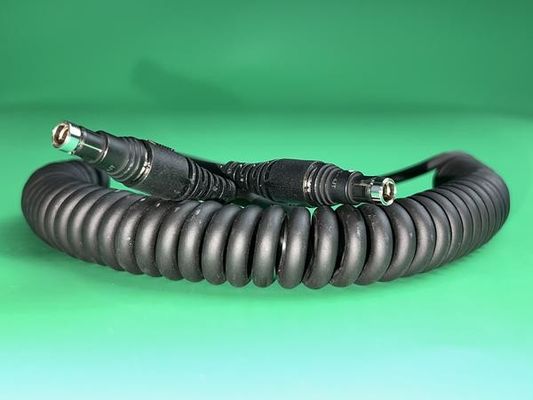

Cable Industrial Automotive Wire Harness Assembly Para Escondidão EMC Militar

Criar um conjunto de cabos para aplicações militares com uma jaqueta TPU, blindagem EMC,e fio de mola envolve a concepção de uma solução robusta e confiável que pode suportar ambientes adversos, mantendo a integridade do sinalAqui está uma abordagem detalhada:

Principais componentes e materiais

1. Capa de TPU:

   • Durabilidade:O TPU (poliuretano termoplástico) é conhecido por sua excelente resistência à abrasão, flexibilidade e resistência mecânica, tornando-o ideal para aplicações militares.
   • Resistência química e ambiental:O TPU é resistente a óleos, produtos químicos e condições ambientais adversas, garantindo que o conjunto de cabos possa suportar os rigores do uso militar.
   • Flexibilidade:Mantém a flexibilidade mesmo em baixas temperaturas, o que é crucial para operações de campo.

2. Proteção EMC:

   • Compatibilidade eletromagnética (EMC):A blindagem protege o cabo contra interferências eletromagnéticas (EMI) e interferências de radiofrequência (RFI), garantindo que os sinais sejam transmitidos sem degradação.
   • Tipos de blindagem
     • Dispositivos de proteção:Oferece boa cobertura e flexibilidade, adequado para a maioria das aplicações militares.
     • Proteção por folha:Fornece uma cobertura de 100%, ideal para aplicações de alta frequência onde é necessária uma proteção EMI completa.
     • Combinação:Alguns conjuntos podem usar tanto blindagem como blindagem de folha para equilibrar a flexibilidade e o desempenho.

3. Fios de mola:

   • Reforço:O fio de mola aumenta a resistência mecânica do cabo, ajudando-o a voltar à sua forma original depois de ser dobrado ou torcido.Isto é particularmente útil em aplicações em que o cabo está sujeito a movimentos frequentes ou tensão mecânica.
   • Durabilidade:O fio de mola evita torções e prolonga a vida útil do cabo em ambientes exigentes.

Considerações de Design

1. Resistência mecânica:

   • Relaxamento da tensão:Incorporar alívio de tensão nos pontos de ligação para evitar danos por dobragem ou puxa, especialmente onde o cabo se conecta a equipamentos militares.
   • Resistência à tração:Assegurar que o conjunto seja capaz de suportar as exigências físicas do uso militar, incluindo tensão, impacto e compressão.

2. Selo ambiental:

   • Impermeabilização:Projetar o conjunto para ser à prova d'água, com uma classificação IP67 ou superior, para proteger contra a entrada de água durante as operações de campo.
   • Resistência à temperatura:Os materiais devem ser capazes de suportar temperaturas extremas, tanto quentes como frias, uma vez que as operações militares podem ocorrer em uma ampla gama de ambientes.

3. Integridade do sinal:

   • Baixa capacidade e resistência:Escolha condutores e isolamento que minimizem a capacitância e a resistência, garantindo que os sinais sejam transmitidos com precisão a longas distâncias.
   • Terceirização:Assegurar a fixação à terra adequada do blindagem EMC para proteger contra ruídos eléctricos e garantir a fiabilidade dos sistemas de comunicação.

4. Flexibilidade versus rigidez:

   • Projeto equilibrado:O conjunto deve ser suficientemente flexível para facilitar a utilização, mantendo a rigidez, se necessário, para evitar danos.

Processo de Fabricação

1. Protótipos:

   • Desenvolver protótipos para testar o desempenho do conjunto, incluindo a resistência mecânica, a flexibilidade e a eficácia da blindagem EMC.A prototipagem permite ajustar o projeto antes da produção em larga escala.

2. Montura:

   • Preparação de cabos:Cortar e descascar a jaqueta de TPU e os fios internos para os comprimentos necessários, garantindo terminações limpas e precisas.
   • Aplicação de blindagem:Aplicar o blindagem EMC escolhida (trenzada, folha ou combinação) ao conjunto, assegurando-se de que está adequadamente aterrada e integrada.
   • Integração de fio de mola:Incorporar o fio de mola no conjunto, assegurando-se de que está adequadamente alinhado e fixado no interior da jaqueta de TPU.

3. Supermoldamento (facultativo):

   • Para maior durabilidade e proteção ambiental, considere a possibilidade de moldear os conectores ou partes específicas do conjunto de cabos com TPU ou outro material compatível.

4. Testes:

   • Ensaios elétricos:Realizar ensaios para garantir que o conjunto mantém a adequada continuidade elétrica, a resistência ao isolamento e a integridade do sinal.
   • Ensaios mecânicos:Ensaiar a flexibilidade, a resistência à tração e a durabilidade do conjunto em condições militares simuladas, incluindo temperaturas extremas e exposição ao ambiente.

5. Controle de qualidade:

   • Implementar processos rigorosos de controlo de qualidade para garantir que cada conjunto de cabos cumpra os rigorosos requisitos das normas militares, como o MIL-STD-810 para os ensaios ambientais.

Aplicações

• Sistemas de comunicações:Usado em rádios, antenas e outros dispositivos de comunicação onde a transmissão confiável do sinal é crítica.
• Sistemas de armas:Conecta vários componentes eletrónicos dentro de sistemas de armas, exigindo alta durabilidade e resistência a condições adversas.
• Equipamento de campo:Assegura conexões confiáveis em dispositivos portáteis usados por soldados, incluindo unidades de GPS, equipamentos de visão noturna e outros equipamentos táticos.

Conclusão

Um conjunto de cabos concebido para aplicações militares com uma jaqueta de TPU, blindagem EMC e fio de mola oferece a durabilidade necessária, flexibilidade,e integridade do sinal necessária em ambientes exigentesAo focar em materiais de alta qualidade, processos de fabricação precisos e testes minuciosos, pode criar um produto que atenda aos rigorosos requisitos de uso militar.
