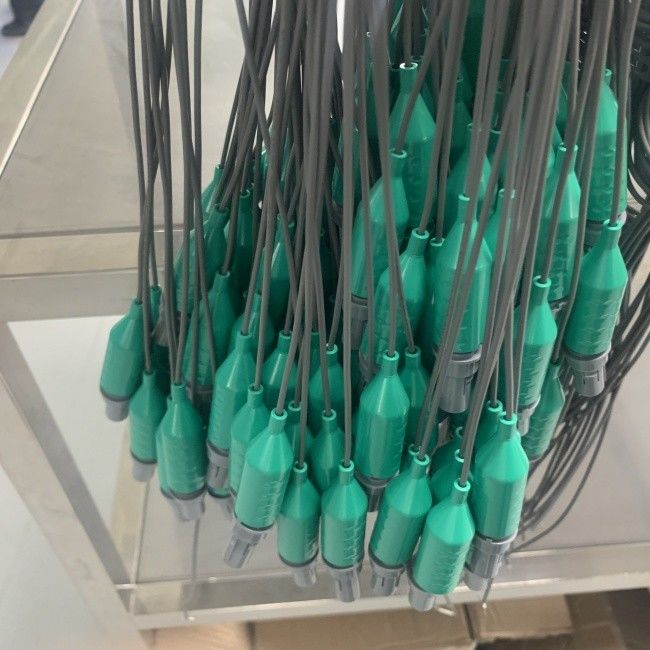

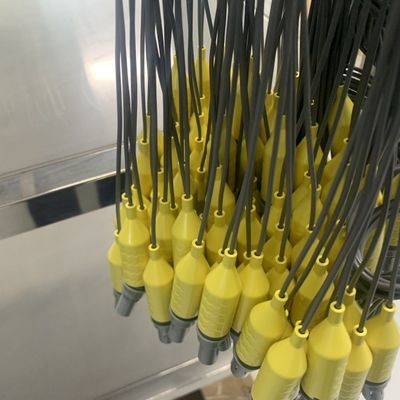

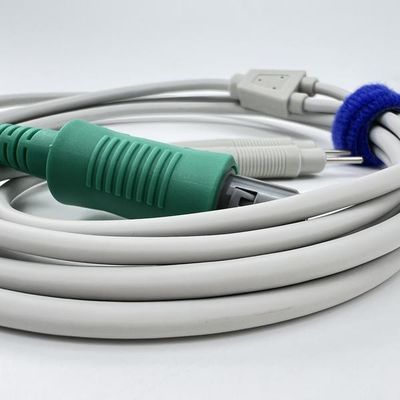

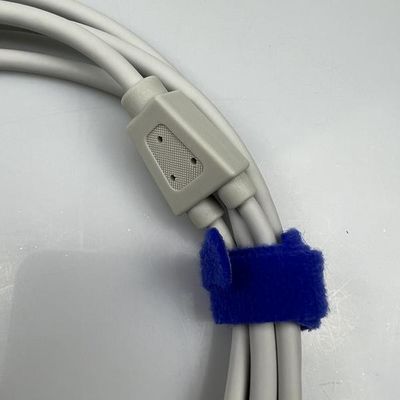

Montagem elétrica de cabo de arnês de fio TPU descartável para uso médico ODM

Principais componentes e materiais

1. Cabos de TPU:

   • Eficiência dos custos:O TPU é um material econômico que oferece um bom equilíbrio entre desempenho e acessibilidade, tornando-o adequado para aplicações descartáveis.
   • Flexibilidade:Os cabos TPU são flexíveis, garantindo a facilidade de uso em ambientes médicos onde o cabo pode precisar se mover com o paciente ou o dispositivo.
   • Resistência química:O TPU é resistente a agentes de limpeza e desinfetantes comuns, garantindo que o cabo possa ser limpo, se necessário, antes da eliminação.
   • Biocompatibilidade:Assegurar que o material TPU é biocompativel e cumpre normas médicas, como a ISO 10993, para garantir a segurança em contacto com os doentes.

2. Plug de plástico:

   • Materiais:Use plástico médico leve e barato, mas durável o suficiente para suportar o número necessário de ligações e desconexões durante o uso.
   • Design:A tomada deve ser fácil de ligar e de desligar, com um mecanismo de bloqueio simples para garantir um encaixe seguro, e deve ser compatível com o dispositivo médico ao qual será ligada.
   • Supermoldamento (facultativo):Considere moldear o plugue de plástico com TPU para proporcionar alívio de tensão adicional e melhorar a durabilidade.

3. Tipo de conector:

   • Conectores descartáveis:Escolha conectores concebidos para utilização única ou limitada, assegurando-se de que sejam acessíveis e, ao mesmo tempo, cumpram os requisitos de desempenho necessários.
   • Compatibilidade:Certificar-se de que o conector é compatível com os dispositivos médicos existentes e cumpre as normas elétricas e mecânicas necessárias.

Considerações de Design

1. Conformidade com as normas médicas:

   • ISO 10993:Assegurar que todos os materiais utilizados no conjunto de cabos são biocompativeis e cumprem as normas ISO 10993 para dispositivos médicos.
   • IEC 60601:O conjunto deve cumprir as normas IEC 60601 para a segurança elétrica dos equipamentos médicos, garantindo assim uma operação segura.

2. Projeto de utilização única:

   • Fabricação econômica:Otimizar o projeto para produção em massa para reduzir os custos, mantendo a qualidade.
   • Disponibilidade:Os materiais e a concepção devem facilitar a eliminação após uma única utilização, em conformidade com a regulamentação relativa aos resíduos médicos.

3. Selo ambiental:

   • Impermeabilização básica:Embora o conjunto seja descartável, deve ainda oferecer proteção básica contra fluidos, garantindo que permaneça funcional durante a sua utilização prevista.
   • Compatibilidade de esterilização:O conjunto deve ser capaz de suportar processos de esterilização se necessário antes da utilização, embora os itens de uso único sejam muitas vezes pré-esterilizados.

4. Performance elétrica:

   • Integridade do sinal:O cabo deve manter uma integridade de sinal adequada durante a sua utilização, garantindo uma transmissão fiável de dados ou de energia.
   • Condutores de baixo custo:Use materiais condutores econômicos que atendam aos requisitos elétricos necessários sem adicionar despesas desnecessárias.

Processo de Fabricação

1. Protótipos:

   • Desenvolver protótipos para testar o desempenho do conjunto, incluindo a funcionalidade elétrica, a flexibilidade e a durabilidade durante a sua utilização prevista.A criação de protótipos ajuda a identificar quaisquer falhas de projeto ou áreas de redução de custos.

2. Montura:

   • Preparação de cabos:Cortar e descascar o cabo TPU para os comprimentos necessários, garantindo consistência e precisão para a produção em massa.
   • Fixação do conector:Fixar os conectores de plástico utilizando processos automatizados sempre que possível para reduzir os custos de mão-de-obra.
   • Supermoldamento (facultativo):Se for utilizada a superformação, aplica-a nesta fase para reforçar a ligação entre o cabo e a tomada.

3. Testes:

   • Ensaios elétricos:Realizar testes elétricos básicos para garantir que a continuidade, a resistência ao isolamento e a integridade do sinal cumpram os padrões necessários.
   • Ensaios mecânicos:Ensaiar a durabilidade do conjunto durante a ligação e desconexão, assegurando-se de que pode suportar a utilização prevista antes da eliminação.

4. Controle de qualidade:

   • Implementar processos de controlo da qualidade simplificados para garantir a coerência entre os grandes volumes de produção, concentrando-se nos principais indicadores de desempenho, como a funcionalidade elétrica e a integridade mecânica.

Aplicações

• Lideranças de monitorização descartáveis:Utilizado para monitorização de curto prazo do doente, quando o cabo é descartado após uma única utilização ou um curto período.
• Dispositivos médicos de utilização única:Conecta vários dispositivos médicos descartáveis a sistemas de monitorização ou controlo.
• Equipamento de diagnóstico temporário:Utilizado em dispositivos que necessitam de ligações temporárias para fins de diagnóstico, tais como ECG ou EEG.

Conclusão

Um conjunto de cabos médicos descartáveis de baixo custo com um plugue de plástico e um cabo TPU pode atender aos padrões médicos e ser acessível para aplicações de uso único.processos de fabrico simplificados, e conformidade com os padrões médicos, pode criar um produto confiável que satisfaça as necessidades dos prestadores de cuidados de saúde sem comprometer a qualidade ou segurança.
