A concepção de conectores para bicicletas e motocicletas eléctricas, em especial para novos sistemas energéticos, envolve a criação de soluções que sejam compactas, robustas,E capaz de lidar com as demandas elétricas específicas destes veículosEsta é uma visão geral dos principais aspectos a ter em conta:

Características essenciais dos conectores de bicicletas e motocicletas eléctricas

1. Design compacto:

   • Tamanho:Os conectores devem ser compactos para caber no espaço limitado disponível nas bicicletas e motocicletas elétricas.
   • Peso:Devem ser utilizados materiais leves para evitar a adição de peso desnecessário ao veículo, o que é crucial para manter a eficiência e o desempenho.

2. Gestão de alta corrente e tensão:

   • Classificação atual:Os conectores devem ser capazes de suportar as necessidades de potência dos motores elétricos, normalmente variando de 30A a 100A, dependendo do tamanho e da potência do veículo.
   • Nivel de tensão:Os níveis de tensão nas bicicletas elétricas e motocicletas podem variar de 36V a 72V, com algumas motocicletas de alto desempenho exigindo tensões ainda maiores.

3. Durabilidade e fiabilidade:

   • Resistência à vibração:Os conectores devem ser concebidos para suportar vibrações e choques significativos, típicos da utilização de motocicletas e de bicicletas eléctricas.
   • Resistência a intempéries:Os conectores devem ser selados para proteger contra água, poeira e outros fatores ambientais, idealmente com uma classificação IP67 ou IP68.

4. Características de segurança:

   • Mecanismo de bloqueio seguro:Um mecanismo de bloqueio fiável é essencial para evitar a desconexão acidental, especialmente durante as viagens.
   • Polarização:Certifique-se de que os conectores estão polarizados para evitar acoplamentos incorretos, o que pode causar danos ou problemas de segurança.

5. Facilidade de utilização:

   • Conectar/desconectar rapidamente:Para facilitar a manutenção e a montagem, os conectores devem permitir um acoplamento e desacoplamento rápidos e seguros.
   • Ergonomia:O projeto deve permitir um manuseio fácil, mesmo em espaços confinados.

Tipos de conectores para bicicletas eléctricas e motocicletas

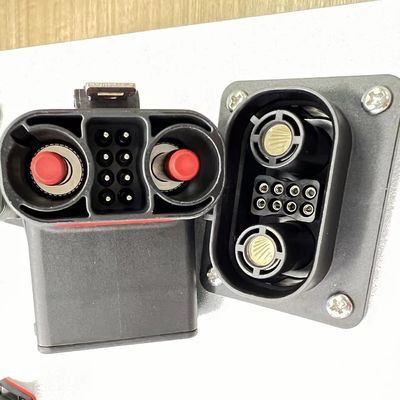

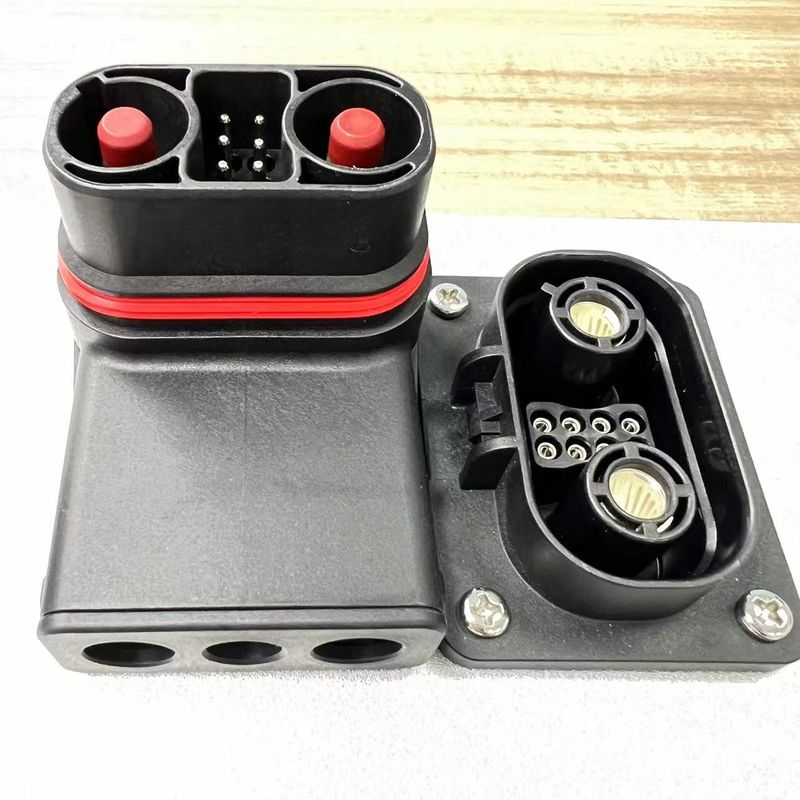

1. Conectores de bateria:

   • Função:Estes conectores são utilizados para ligar a bateria ao controlador do motor e a outros sistemas elétricos.
   • Características:Conectores de alta corrente com mecanismos de bloqueio seguros, muitas vezes com um recurso de ligação rápida para facilitar a troca ou remoção da bateria.

2. Conectores de carga:

   • Função:Utilizado para ligar o veículo a uma estação de carregamento ou carregador.
   • Características:Conectores compactos e resistentes às intempéries que suportam a corrente e tensão de carregamento necessárias, muitas vezes com proteção contra sobrecorrência e sobrevoltagem.

3. Conectores de fase do motor:

   • Função:Conecte o controlador do motor ao motor elétrico.
   • Características:Estes conectores devem suportar correntes elevadas e ser resistentes às vibrações, garantindo um desempenho fiável em todas as condições de condução.

4. Conectores de sinalização e comunicação:

   • Função:Utilizado para conectar sensores, monitores e unidades de controlo.
   • Características:Conectores de vários pinos menores que transmitem dados e sinais de controle, muitas vezes com blindagem para evitar interferências eletromagnéticas (EMI).

Considerações materiais

1. Acoplamento do conector:

   • Materiais:Use plásticos resistentes a impactos e de alta resistência, como o PBT ou o PA66, que também são resistentes ao calor e à radiação UV.
   • Retardância da chama:Assegurar que os materiais de carcaça sejam ignífugos para cumprir as normas de segurança.

2. Contactos:

   • Materiais:Cobre ou ligas de cobre de alta condutividade, muitas vezes revestidas de ouro ou prata para melhorar a resistência à corrosão e o desempenho elétrico.
   • Mecanismo de mola:Incorporar mecanismos de mola duráveis para manter uma pressão de contacto constante durante toda a vida útil do conector.

3. Para a utilização em veículos automóveis:

   • Materiais:Utilize silicone ou EPDM para vedações e juntas para garantir uma proteção ambiental fiável e manter a flexibilidade numa ampla gama de temperaturas.

Considerações de Design

1. Personalização:

   • Soluções personalizadas:Dependendo dos requisitos específicos da bicicleta elétrica ou da motocicleta, os conectores podem precisar ser personalizados para atender às restrições de potência e espaço únicas.

2. Gestão térmica:

   • Dissipação de calor:Projetar os conectores para dissipar o calor de forma eficiente, especialmente para aplicações de alta corrente, para evitar o superaquecimento.

3. Conformidade com as normas:

   • Normas do sector automóvel:Assegurar que os conectores cumpram as normas pertinentes, como a ISO 19642 para cabos e conectores elétricos em veículos rodoviários, garantindo a segurança e a fiabilidade.

Ensaios e garantia da qualidade

1. Ensaios elétricos:

   • Ensaios de corrente e tensão:Verificar se os conectores suportam as correntes e tensões especificadas sem aquecimento excessivo ou quedas de tensão.
   • Resistência ao isolamento:Ensaio para assegurar que o isolamento pode suportar a tensão sem quebrar.

2. Ensaios mecânicos:

   • Ensaios de vibração e choque:Simula as condições de condução do mundo real para garantir que os conectores possam suportar vibrações e choques.
   • Ensaios de durabilidade:Avaliar a capacidade dos conectores de suportar ciclos frequentes de acasalamento e desacasalamento sem degradação.

3. Ensaios ambientais:

   • Entrada de água e poeira:Teste os conectores para a sua classificação IP, assegurando-se de que estão adequadamente selados contra os elementos.
   • Ciclo de temperatura:Assegurar-se de que os conectores suportam as variações de temperatura que se verifiquem durante a utilização.

Aplicações

• Motos elétricas:Conectores de alta potência para baterias, controladores de motores e sistemas de carregamento.
• Bicicletas elétricas:Conectores compactos e leves para ligar baterias, motores e sistemas de controlo.
• Veículos híbridos:Conectores para sistemas de armazenamento de energia, incluindo módulos de baterias e eletrónica de potência.

Conclusão

Os conectores para bicicletas eléctricas e motocicletas em aplicações de novas energias devem ser concebidos para suportar correntes e tensões elevadas, proporcionar uma proteção robusta contra os fatores ambientais,e garantir um desempenho fiável nas condições exigentes destes veículosAo focar nestes aspectos, pode desenvolver conectores que satisfaçam as necessidades dos modernos veículos elétricos de duas rodas, oferecendo segurança, durabilidade e facilidade de utilização.
