Conector coaxial de parede RF TNC BNC UHF N SMA SMB SSMA SSMB

Os conectores coaxiais RF são componentes críticos em sistemas RF (radiofrequência), usados para conectar vários tipos de equipamentos e antenas. Cada tipo de conector é projetado para faixas de frequência e aplicações específicas, garantindo transmissão de sinal confiável e perda mínima. Aqui está uma visão geral detalhada dos conectores coaxiais RF comuns que você mencionou:

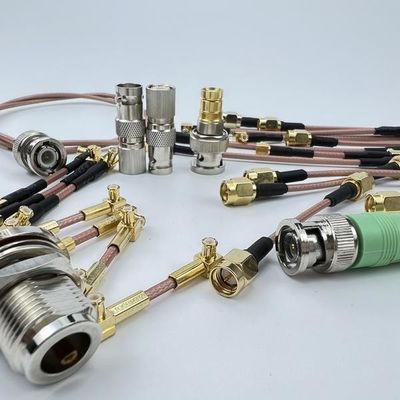

Tipos de Conectores Coaxiais RF

1. TNC (Threaded Neill-Concelman)

• Faixa de Frequência: Até 11 GHz
• Características: Mecanismo de acoplamento roscado para uma conexão segura. Oferece bom desempenho em frequências mais altas.
• Aplicações: Usado em sistemas de RF e micro-ondas, antenas e comunicações sem fio.

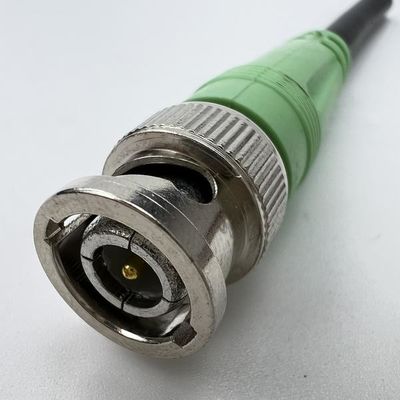

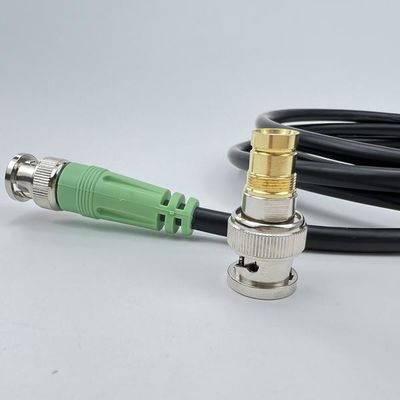

2. BNC (Bayonet Neill-Concelman)

• Faixa de Frequência: Até 4 GHz
• Características: Mecanismo de acoplamento de baioneta para conexão/desconexão rápida. Conhecido por sua confiabilidade e facilidade de uso.
• Aplicações: Comum em aplicações de vídeo e RF, equipamentos de teste e instrumentação.

3. UHF (Ultra High Frequency)

• Faixa de Frequência: Até 1 GHz
• Características: Acoplamento roscado ou de baioneta. Adequado para aplicações de baixa frequência.
• Aplicações: Usado em comunicações de rádio, rádios CB e alguns sistemas de antena mais antigos.

4. N (Tipo N)

• Faixa de Frequência: Até 18 GHz
• Características: Acoplamento roscado, conhecido por sua durabilidade e excelente desempenho em altas frequências.
• Aplicações: Usado em telecomunicações, radar e outros sistemas de RF que exigem conexões robustas.

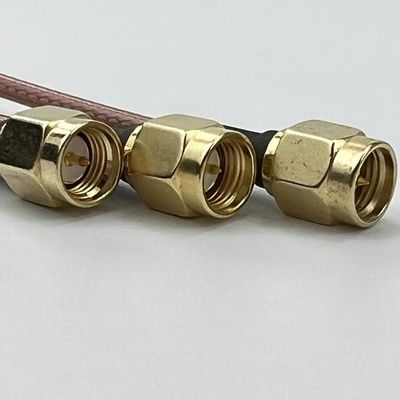

5. SMA (SubMiniature versão A)

• Faixa de Frequência: Até 18 GHz
• Características: Acoplamento roscado, design compacto e precisão para aplicações de alta frequência.
• Aplicações: Amplamente utilizado em equipamentos de teste de RF, antenas e comunicações móveis.

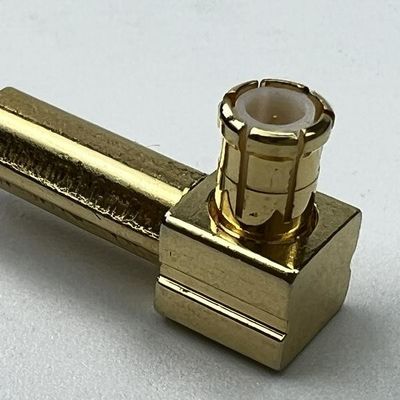

6. SMB (SubMiniature versão B)

• Faixa de Frequência: Até 4 GHz
• Características: Mecanismo de acoplamento de encaixe. Menor que os conectores SMA, permitindo designs compactos.
• Aplicações: Usado em aplicações onde o espaço é limitado, como dispositivos móveis e instrumentação.

7. SSMA (SubMiniature versão A, Pequeno)

• Faixa de Frequência: Até 26,5 GHz
• Características: Design compacto, acoplamento roscado para aplicações de alta frequência.
• Aplicações: Usado em sistemas de comunicação de alta frequência e instrumentação de precisão.

8. SSMB (SubMiniature versão B, Pequeno)

• Faixa de Frequência: Até 12,4 GHz
• Características: Tamanho menor com um mecanismo de acoplamento de encaixe, semelhante ao SMB, mas com maior desempenho.
• Aplicações: Adequado para aplicações de alta densidade e sistemas onde o espaço é limitado.

9. SMC (SubMiniature versão C)

• Faixa de Frequência: Até 10 GHz
• Características: Acoplamento roscado, oferece alto desempenho em uma forma compacta.
• Aplicações: Usado em telecomunicações e aplicações de RF de alta frequência.

10. SSMC (SubMiniature versão C, Pequeno)

• Faixa de Frequência: Até 12,4 GHz
• Características: Tamanho menor com desempenho aprimorado em relação aos conectores SMC padrão.
• Aplicações: Aplicações de alta densidade e sistemas de RF de alta frequência.

Conectores de Montagem em Painel

Os conectores de montagem em painel são projetados para serem montados na superfície de um painel, permitindo fácil acesso e conectividade a equipamentos ou sistemas. Eles vêm em vários tipos, incluindo:

• Montagem em Painel TNC: Fornece conexões roscadas seguras adequadas para montagem em painel e anteparo.
• Montagem em Painel BNC: Comum para aplicações de vídeo e RF, oferecendo recursos de conexão/desconexão rápida.
• Montagem em Painel N: Durável e confiável para aplicações de alta frequência e alta potência.
• Montagem em Painel SMA: Compacto e usado onde conexões de alta frequência são necessárias.
• Montagem em Painel SMB e SSMB: Para conexões compactas de encaixe em ambientes com espaço limitado.
• Montagem em Painel SMC e SSMC: Para aplicações de alta frequência e compactas com conexões roscadas.

Aplicações

• Telecomunicações: Conectando antenas, estações base e equipamentos de RF.
• Sistemas de Radar: Fornecendo conexões confiáveis para sinais de alta frequência.
• Teste e Medição: Usado em equipamentos de teste de RF e instrumentação.
• Radiodifusão: Conectando equipamentos em sistemas de transmissão de TV e rádio.
• Militar e Aeroespacial: Para conexões robustas e confiáveis em ambientes hostis.

Ao selecionar conectores, considere fatores como faixa de frequência, mecanismo de acoplamento, tamanho e requisitos de aplicação para garantir desempenho e compatibilidade ideais.
