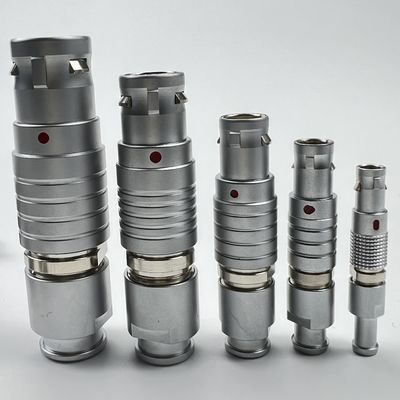

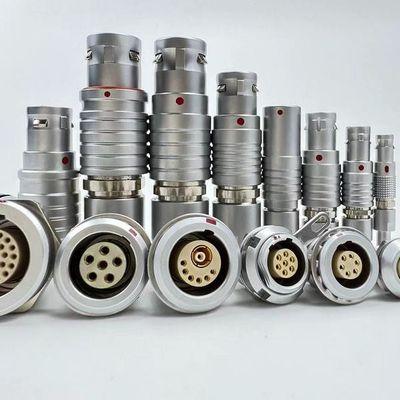

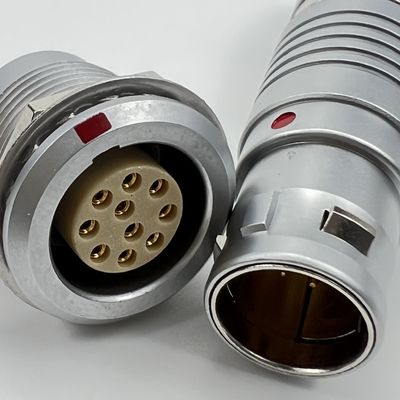

LEMO 00B 0B 1B 2B 3B 4B Conectores circulares de puxa e puxa 2-32 Contatos 360 graus

LEMO 00B 0B 1B 2B 3B 4B Conectores circulares de puxa e puxa 2-32 Contatos 360 graus

Nome da marca: BEXKOM
Número do modelo: BK-B-XXX
MOQ: 5pcs
preço: USD3.9~19.9/pc
Condições de pagamento: L/C, T/T
Capacidade de abastecimento: 100000 pares/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
UL/CE/ROHS/REACH/ISO9001/ISO13485/MSDS/COC
Material da concha:
Cromo de bronze chapeado
Material de contacto:
Ouro de bronze chapeado
Material de isolador:
PPS/PEEK
Taxa IP:
IP50
Temperatura de trabalho:
-55 ~ 250oC
Resistência à vibração:
10 ~ 2000 Hz
Resistência à corrosão por esterilização de sal:
96 horas
Quantidade mínima:
5pcs
Amostra:
Disponível
Garantia:
12 meses
Detalhes da embalagem:
Saco do PE + caixa da caixa
Habilidade da fonte:
100000 pares/mês
Destacar:

LEMO 1B Conectores circulares de empurrão-puxa

,

LEMO 4B conectores circulares de empurrão-puxa

,

Lemo fgg0b Conectores

Descrição do produto

Os conectores compatíveis com LEMO nas séries 00B, 0B, 1B, 2B, 3B e 4B são conectores push-pull conhecidos por sua confiabilidade, facilidade de uso e design robusto.Estes conectores são amplamente utilizados em indústrias que exigem conexões de alto desempenho com blindagem EMC de 360 graus e uma variedade de configurações de contatoAqui está uma visão geral destes conectores:

Descrição geral dos conectores da série B compatíveis com o LEMO:

  1. Designações da série:

    • Série 00B:Dimensões menores, frequentemente utilizadas para dispositivos compactos, tipicamente com menos contatos (2-4).
    • Série 0B:Um pouco maior, com mais opções de contato (até cerca de 8 contatos), usado em aplicações que exigem mais conectividade em um pequeno fator de forma.
    • Série 1B:Oferece um terreno médio em tamanho e número de contatos, adequado para uma ampla gama de aplicações.
    • Série 2B, 3B, 4B:Dimensões progressivamente maiores, suportando maiores contagens de pinos (até 32 contatos), usadas em aplicações que exigem conexões robustas de múltiplos sinais.
  2. Mecanismo de empurrão-retirada:

    • Bloqueio seguro:O mecanismo de empurrão-puxa fornece uma ligação rápida e segura com um simples empurrão para ligar e puxar para desconectar, garantindo que o conector permaneça bloqueado no local durante o uso.
    • Resistência à vibração:O projeto é altamente resistente às vibrações e à desconexão acidental, tornando-o adequado para ambientes dinâmicos.
  3. Escudo EMC de 360 graus:

    • Proteção completa contra IME:Esses conectores oferecem uma proteção EMC completa de 360 graus, garantindo que todas as conexões elétricas sejam protegidas contra interferências eletromagnéticas externas.
    • Integridade do sinal:O blindagem garante uma transmissão de sinal de alta qualidade, mesmo em ambientes com ruído elétrico significativo.
  4. Configurações de contacto:

    • 2 a 32 Contactos:Os conectores estão disponíveis com várias configurações de pinos, variando de 2 a 32 contatos, acomodando as necessidades simples e complexas de sinal, energia e transmissão de dados.
    • Contactos revestidos de ouro:Os contatos são tipicamente revestidos de ouro para maior condutividade, resistência à corrosão e confiabilidade a longo prazo.
  5. Concha metálica:

    • Construção robusta:A casca metálica proporciona uma excelente protecção mecânica e contribui para o desempenho EMC global do conector.
    • Variedade de acabamentos:Disponível em diferentes acabamentos (por exemplo, cromo, cromo preto) dependendo dos requisitos de aplicação e das preferências estéticas.
  6. Proteção do ambiente:

    • Opções de vedação:Estes conectores estão frequentemente disponíveis com opções de vedação para atender às classificações IP50, IP67 ou IP68, proporcionando níveis variados de proteção contra poeira e umidade.

Aplicações:

  • Dispositivos médicos:Usado em equipamentos médicos onde conexões confiáveis e blindadas são críticas, como em sistemas de imagem, monitoramento de pacientes e dispositivos de diagnóstico.
  • Transmissão:Ideal para conexões de áudio, vídeo e dados em equipamentos de radiodifusão profissionais, onde a integridade do sinal é primordial.
  • Militar e Aeroespacial:Adequado para utilização em sistemas de comunicação, aviónica e outros ambientes exigentes onde a durabilidade e a protecção EMI são essenciais.
  • Automatização industrial:Utilizado em sistemas de controlo, robótica e máquinas onde múltiplos sinais precisam ser transmitidos de forma fiável em ambientes eletricamente barulhentos.
  • Ensaio e medição:Comumente utilizado em equipamentos que requerem transmissão precisa de sinal e conexões fiáveis.

Fabricantes compatíveis:

  1. REDEL (por LEMO):Oferece conectores push-pull de alta qualidade que são totalmente compatíveis com a série B, frequentemente utilizados em aplicações médicas e de alta tecnologia.
  2. Conectores Fischer:Proporciona alternativas robustas à série LEMO B, oferecendo desempenho e compatibilidade semelhantes.
  3. ODU:Conhecido pela produção de conectores compatíveis com mecanismos de bloqueio push-pull, adequados para aplicações exigentes.
  4. Amfenol:Oferece conectores push-pull compatíveis com o LEMO com foco em aplicações industriais e militares.

Considerações para a selecção:

  • Configuração do pin:Escolha o número de contatos com base nos requisitos específicos da sua aplicação (por exemplo, sinal, potência, dados).
  • Requisitos EMC:Assegure-se de que o nível de blindagem EMC satisfaz as exigências do seu ambiente de funcionamento, em especial se estiver numa zona de elevada EMI.
  • Selo ambiental:Selecione a classificação IP adequada se a sua aplicação envolver exposição a poeira, umidade ou outros factores ambientais.
  • Limitações de tamanho:Considere o tamanho do conector (de 00B a 4B) com base no espaço disponível e no número de contatos necessários.
