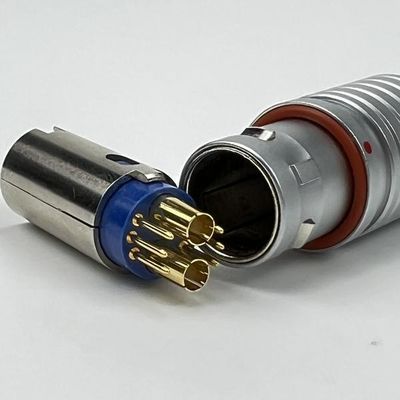

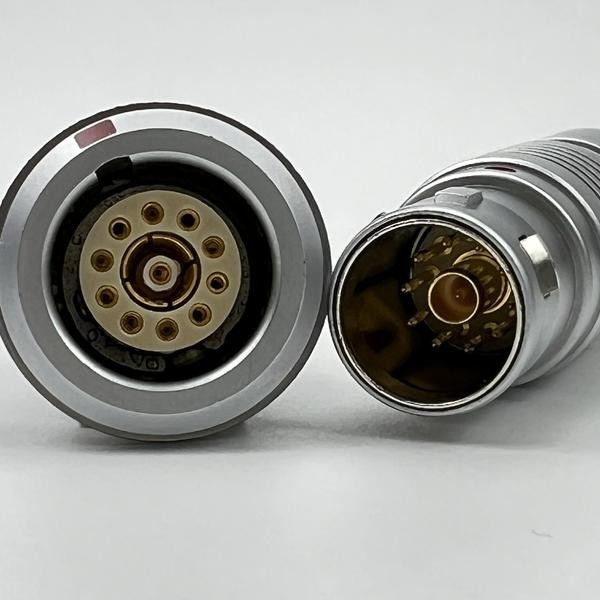

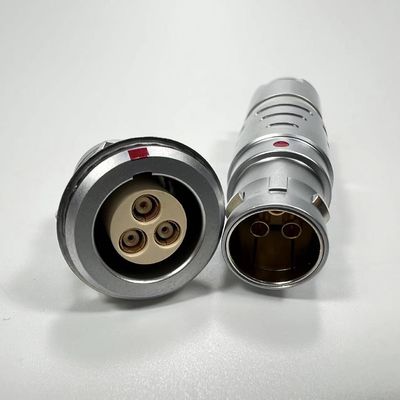

Múltiplo contato sinais coaxial conectores circulares de puxa e puxa ESC proteção

Conectores de alta qualidade com múltiplos pontos de contato para linhas coaxiais e de sinal, combinados com blindagem EMC, são essenciais em aplicações onde a integridade do sinal, durabilidade e resistência à interferência eletromagnética (EMI) são críticas. Esses conectores são frequentemente usados em áreas especializadas como militar e aeroespacial, radiodifusão, telecomunicações e sistemas industriais de alta qualidade. Abaixo estão os principais aspectos e opções disponíveis para esses conectores:

Principais Características:

1. Múltiplos Pontos de Contato:

   • Contatos Coaxiais: Estes são projetados para transportar sinais de alta frequência, como RF (Radiofrequência) e sinais de micro-ondas, com perda e reflexão mínimas. O design garante que a impedância seja mantida em toda a conexão, o que é vital para a integridade do sinal.
   • Contatos de Sinal: Além dos contatos coaxiais, esses conectores podem incluir contatos de sinal padrão para transmitir energia, sinais de controle ou dados. A combinação permite a integração de vários tipos de conexões em uma única interface.
   • Configurações Híbridas: Os conectores podem ser configurados para incluir contatos coaxiais e de sinal em vários layouts de pinos, oferecendo flexibilidade para sistemas complexos que exigem sinais de alta frequência e padrão.

2. Blindagem EMC:

   • Blindagem de 360 Graus: A blindagem de compatibilidade eletromagnética (EMC) abrangente protege contra EMI externa e evita a diafonia entre diferentes tipos de sinal dentro do conector.
   • Integridade de Sinal Aprimorada: A blindagem garante que sinais sensíveis, particularmente sinais coaxiais de alta frequência, sejam protegidos contra interferências externas, garantindo uma transmissão de dados confiável e precisa.

3. Materiais de Alta Qualidade:

   • Carcaça Metálica: Fornece proteção mecânica robusta e contribui ainda mais para a blindagem EMI. Materiais como aço inoxidável, alumínio ou latão são comumente usados para durabilidade e resistência a fatores ambientais.
   • Contatos Folheados a Ouro: O revestimento de ouro é frequentemente aplicado aos contatos para melhorar a condutividade, reduzir a resistência e evitar a corrosão, garantindo confiabilidade e desempenho a longo prazo.

4. Proteção Ambiental:

   • Vedação (IP67/IP68): Esses conectores são frequentemente selados contra poeira, umidade e outros contaminantes ambientais, tornando-os adequados para uso em ambientes agressivos, incluindo aplicações externas e militares.
   • Resistência à Temperatura: Projetados para operar de forma confiável em uma ampla faixa de temperatura, essencial para aplicações aeroespaciais e militares.

5. Engenharia de Precisão:

   • Desempenho de Alta Frequência: Os contatos coaxiais são projetados com precisão para manter a impedância consistente e minimizar a perda de sinal, mesmo em altas frequências.
   • Configurações Personalizadas: Muitos fabricantes oferecem configurações personalizáveis para atender aos requisitos específicos da aplicação, incluindo layouts de pinos personalizados, materiais especiais ou recursos adicionais, como mecanismos de travamento.

Aplicações:

• Militar e Aeroespacial:
  • Usado em aviônicos, sistemas de comunicação, radar e outros equipamentos militares de alto desempenho, onde conexões confiáveis e integridade do sinal são críticas.
• Radiodifusão:
  • Empregado em equipamentos de áudio e vídeo profissionais, onde sinais de alta frequência e transmissão de dados devem ser protegidos contra EMI.
• Telecomunicações:
  • Essencial em estações base, sistemas de satélite e outras infraestruturas de comunicação que exigem transmissão de sinal de alta frequência com proteção robusta contra EMI.
• Automação Industrial:
  • Adequado para sistemas de controle e máquinas onde vários tipos de sinal precisam ser transmitidos de forma confiável em ambientes com ruído elétrico significativo.

Marcas e Fabricantes Líderes:

1. LEMO:
   • Oferece conectores circulares e retangulares de alta qualidade com contatos coaxiais e de sinal mistos, conhecidos por sua engenharia de precisão e blindagem EMC robusta.
2. Fischer Connectors:
   • Especializa-se em conectores de alto desempenho projetados para ambientes agressivos, com configurações personalizáveis para conexões coaxiais e de sinal.
3. Amphenol:
   • Fornece uma ampla gama de conectores com blindagem EMC avançada, adequados para aplicações exigentes em telecomunicações, militar e aeroespacial.
4. HUBER+SUHNER:
   • Conhecido por sua experiência em conectores RF e de alta frequência, oferecendo produtos que atendem aos requisitos rigorosos de integridade do sinal e proteção EMC.

Considerações para Seleção:

• Requisitos de Frequência: Certifique-se de que os contatos coaxiais do conector possam lidar com a faixa de frequência específica exigida pela sua aplicação.
• Fatores Ambientais: Escolha conectores com a classificação IP e especificações de material apropriadas para seu ambiente operacional.
• Integridade do Sinal: Procure conectores com desempenho comprovado na manutenção da integridade do sinal, particularmente em aplicações que envolvem sinais de alta frequência.
• Personalização: Se sua aplicação tiver requisitos exclusivos, considere trabalhar com fabricantes que oferecem soluções personalizadas adaptadas às suas necessidades específicas.
